Fluke Networks LinkIQ Advanced Industrial Ethernet Kit LIQ-KIT-IE

LinkIQ™ Cable+ síťový tester je řešení pro ověřování výkonových parametrů kabelů až do rychlosti 10 Gb/s a řešení problémů se síťovou konektivitou. Přístroj LinkIQ zjišťuje pomocí frekvenčních měření výkonové parametry kabelů, poskytuje informace o vzdálenosti k poruše a zobrazuje mapu zapojení testovaného kabelu. LinkIQ také provádí testy Ping k ověření konektivity a dokáže zjistit nejbližší přepínač pro zajištění zásadních problémů v síti a ověřit konfiguraci switche, takže není nutné použít jiné zařízení. LinkIQ™ umožňuje i PoE testování pomocí zátěžového testu až do Class 8 (90W). Mezi další funkce patří využití generátoru analogových i digitálních tónů, rozblikání kontrolek portů, ověřování zapojení podle standardu 802.1x, využití kancelářských vzdálených zakončovacích lokátorů a možnost zpracování výsledků v softwaru LinkWare™ PC. Přístroj je vybavený kabely a adapterem pro testování M12 Industrial Ethernet konektorů a dalším příslušenstvím

Vlastnosti

• Testovací řešení pro ověřování výkonu kabelů od 10BASE-T do 10GBASE-T (10 Mb/s až 10 Gb/s) a řešení problémů se síťovým připojením
• Ověřuje výkon kabelů pomocí měření na základě frekvence a poskytuje informace o vzdálenosti k poruše spolu s mapou testovaných kabelů
• Provádí diagnostiku nejbližšího přepínače pro identifikaci klíčových síťových problémů a ověření konfigurace přepínače, čímž eliminuje potřebu použití jiného zařízení
• Další funkce: analogové a digitální tóny, blikání portů, 802. 1x, sada zakončovacích členů a možnost správy výsledků prostřednictvím počítače LinkWare™
• Zjištění maximální rychlosti kabelu (až 10 Gb/s)
• Instalace a řešení problémů se zařízeními PoE prostřednictvím vyjednávání přepínače a zátěžového testu PoE
• Zjištění třídy PoE (1-8) výkonu a provedení zátěžového testu
• Identifikace informací o připojeném přepínači (název přepínače, číslo portu a VLAN)
• Možnost měření délky až 305 m
• Posílení vzdálenosti k poruchám, jako jsou otevřené, zkratované a nezapojené kabely
• Pomocí vzdáleného ID poskytuje kompletní složku kabelových párů, která pomáhá identifikovat chybně zapojené a přerušené páry
• Test výkonu kabelu, který kvalifikuje šířku pásma kabelu od 10BASE-T do 10GBASE-T (10 Mb/s až 10 Gb/s)
• Vstup pro test kabelů: stíněný RJ45 konektor
• Rychlost testu: 6 sekund pro délky < 70 m
• Diagnostické protokoly: Link Discovery Protocol (LLDP); Cisco Discovery Protocol (CDP); Fast Link Pulse (FLP); Internet Control Message Protocol (ICMP); Dynamic Host Configuration Protocol (DHCP)
• Nastavení IP adresy: adresa LinkIQ, server DNS, brána pro IPv4 nebo v6 ručně nebo prostřednictvím DHCP
• Výsledky testu IP Ping: čtyři výsledky doby odezvy pro cíl, server(y) DNS, bránu, plus průměr a počet ztracených
• Měření napájení přes Ethernet: Napětí (V); výkon zátěže (W), reálný zátěžový test PoE
• Tónové dohledávání kabelu (kompatibilní se sondou Fluke Networks IntelliTone™ nebo Pro3000™)
• Rozblikání LED na připojeném portu
• Kompatibilní s dálkovými identifikátory PoE MicroScanner™
• Displej: 800 x 480 barevný dotykový
• Dobíjecí Li-Ion baterie přes standardní port USB-C
• Životnost baterie: typicky 8 hodin
• Snadná aktualizace přes USB-C nebo PC LinkWare
•

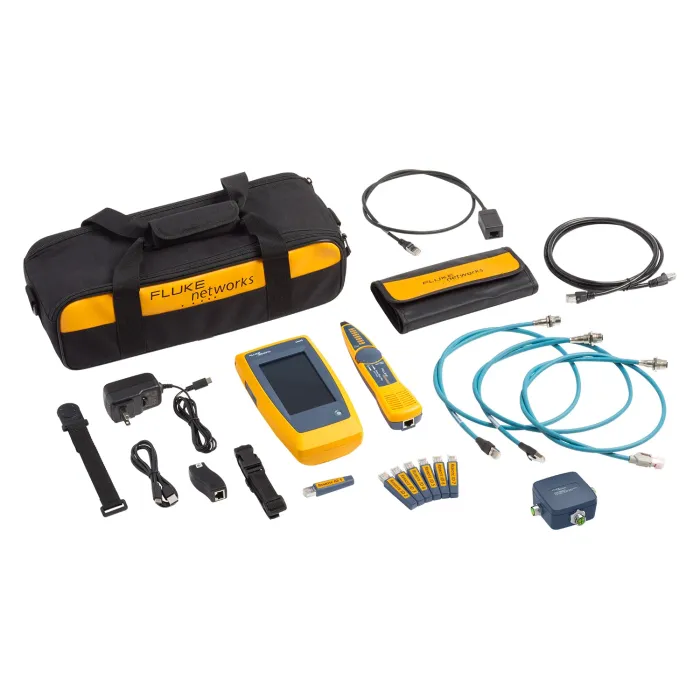

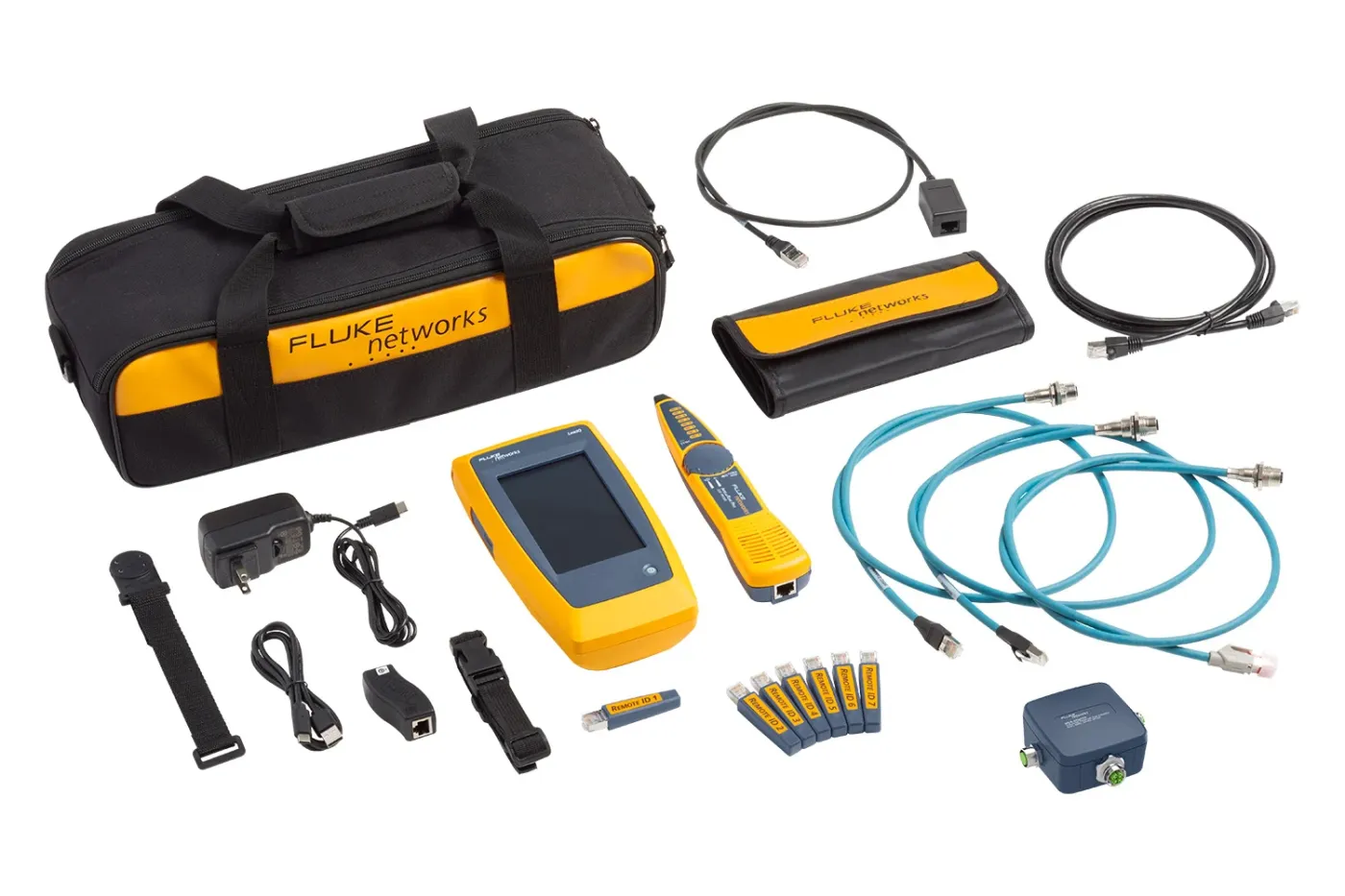

Obsah balení

• LinkIQ™ kabel + síťový tester s multi-konektorovým adaptérem s magnetickým popruhem
• RJ45 Remote-ID #1 až #7 s obalem
• IntelliTone 200 Probe zvuková sonda
• Stručná referenční příručka
• Kabel USB-C na USB-A
• Nabíjecí kabel,
• Propojovací kabel Cat6A,
• Propojovací kabel RJ45 samec na RJ45 samice
• Propojovací kabel RJ45/M12X
• Propojovací kabel RJ45/M12D
• Propojovací kabel RJ45/M8D
• Modulární adaptér RJ45/11
• Závěsný popruh s držákem Remote ID
• Brašna.

Detailní technické informace

Detailní technické informace najdete na stránkách distributora Fluke Networks společnosti Bluecom zde
